Запчасти для тепловозов при ремонте электронного оборудования: как обеспечить безотказность систем управления и автоматики локомотива
Современный тепловоз — будь то маневровый локомотив серий ТЭМ18ДМ, ТЭМ2, ЧМЭ3, ТГМ4Б, ТГМ6Д или магистральная машина 2ТЭ116У, 2ТЭ10МК и М62 — представляет собой сложный электротехнический комплекс. Если дизель-генераторная установка является «сердцем» локомотива, то электронное оборудование, микропроцессорные блоки управления и аппаратура высоковольтной камеры (ВВК) выполняют роль его «нервной системы». Именно электроника отвечает за точное дозирование подачи топлива, регулирование возбуждения тягового генератора, плавность трогания состава, защиту силовых цепей от коротких замыканий и безопасность движения.
В условиях эксплуатации на железных дорогах и подъездных путях промышленных предприятий электронные узлы работают на пределе физических возможностей. Постоянная вибрация от работы дизеля и прохождения рельсовых стыков, резкие перепады температур от −50 °C зимой до +70 °C в подкапотном пространстве летом, пары дизельного топлива и масла, токопроводящая тормозная пыль и коммутационные перенапряжения в бортовой сети (75 В и 110 В) неизбежно приводят к деградации радиоэлементов и износу контактных групп. Поэтому при проведении текущего (ТР-3) и капитального ремонта (КР-1, КР-2) грамотная комплектация депо качественными электронными запчастями становится главным условием выхода тепловоза на линию без неплановых отказов.

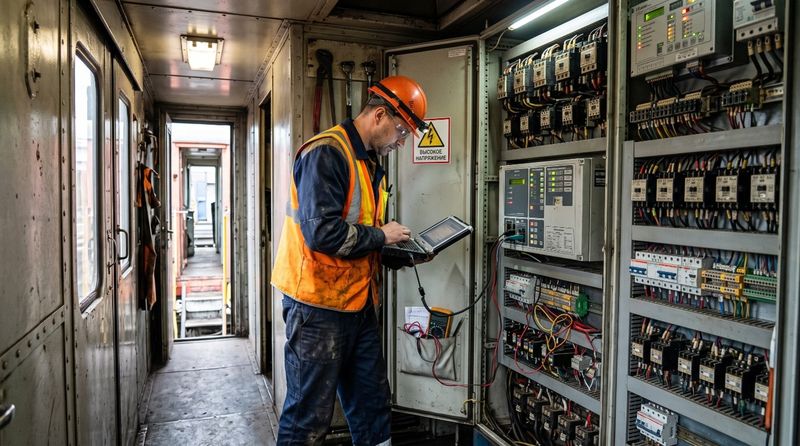

На этапе постановки локомотива в ремонтное стойло специалисты-диагносты проводят комплексную проверку высоковольтной камеры, шкафов управления и бортовых микропроцессорных систем, выявляя скрытые дефекты изоляции и отклонения рабочих параметров.
Специфика диагностики и ремонта локомотивной электроники
В отличие от механических узлов, где износ можно определить визуально или с помощью микрометра, неисправности электронного оборудования часто носят «плавающий» характер. При нагреве под нагрузкой в электронных блоках могут проявляться микротрещины пайки на печатных платах, пробой полупроводниковых переходов, высыхание электролитических конденсаторов или уход характеристик прецизионных резисторов.
В ходе деповского и капитального ремонта все съемные электронные модули, регуляторы и реле демонтируются с тепловоза и направляются в специализированное электроаппаратное отделение. Здесь каждый блок проходит проверку на испытательных стендах, имитирующих реальные режимы работы тепловоза: от пуска дизеля и холостого хода до полной тяговой нагрузки и срабатывания аварийных защит.

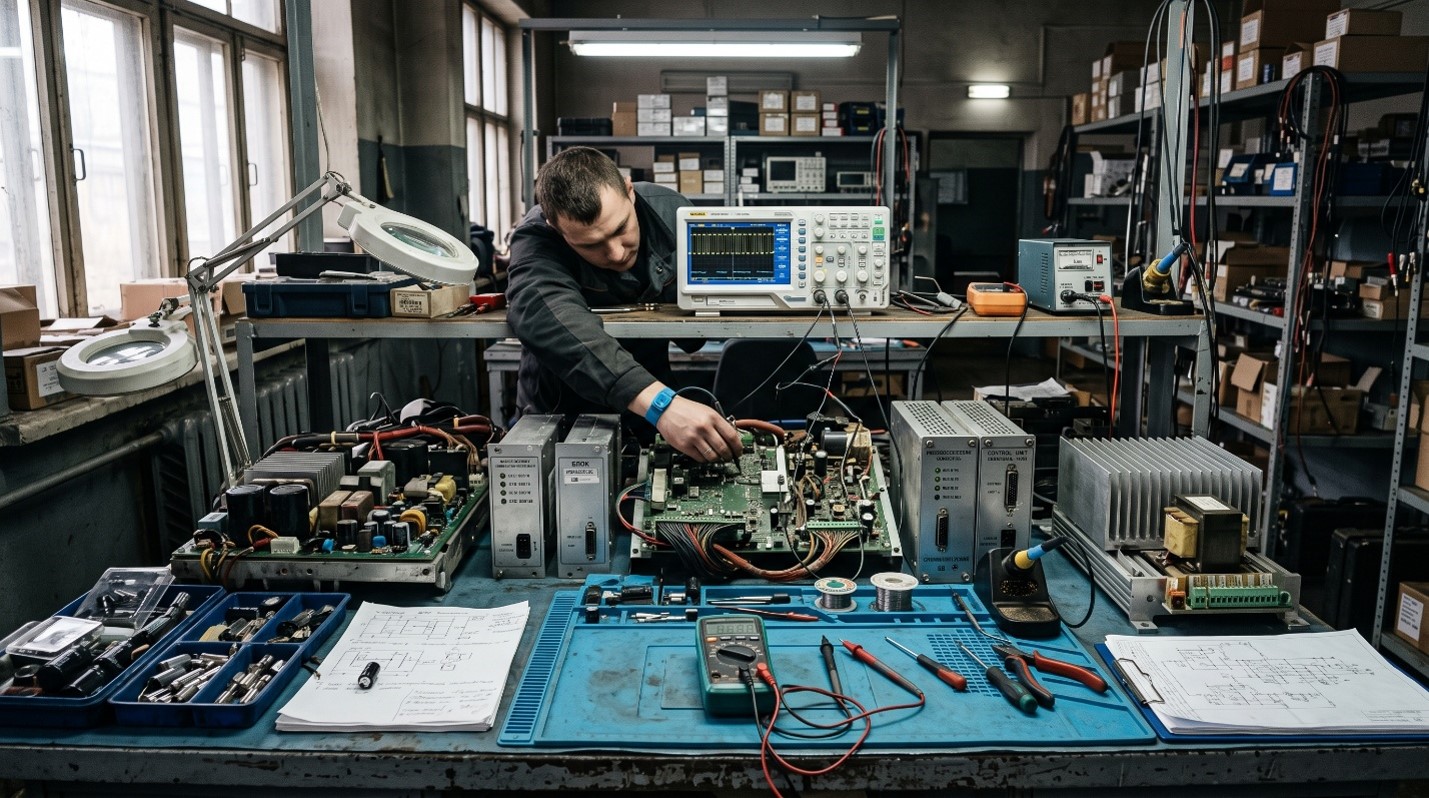

Стендовые испытания с применением осциллографов и нагрузочных модулей позволяют точно локализовать вышедшие из строя субблоки, платы управления и силовые ключи, требующие замены на новые сертифицированные комплектующие.
Ключевые группы запчастей для ремонта электронных систем тепловоза
Для полного восстановления работоспособности электрической схемы и систем автоматики локомотива снабженцам и главным инженерам необходимо скомплектовать четыре основные категории комплектующих.
1. Микропроцессорные системы управления и блоки регулирования возбуждения
На современных и модернизированных тепловозах селективная характеристика тягового генератора формируется за счет электронного управления. В перечень востребованных при ремонте деталей входят:
- Унифицированные системы тепловозной автоматики (УСТА) и МСУ-ТП: центральные процессорные модули, платы ввода-вывода дискретных и аналоговых сигналов, блоки гальванической развязки и вторичные источники питания.
- Бесконтактные регуляторы напряжения (БРН, РН): поддерживают стабильное напряжение вспомогательного генератора для заряда аккумуляторной батареи и питания цепей управления, предотвращая перезаряд и выкипание электролита.
- Блоки управления возбуждением (БУВ) и блоки диодов и резисторов (БДР): обеспечивают согласованную работу дизеля и главного генератора, исключая перегрузку силового агрегата на переходных режимах.
- Электронные регуляторы числа оборотов и мощности: платы и исполнительные механизмы электронных систем впрыска и управления подачей топлива.
2. Силовая полупроводниковая электроника и коммутационная аппаратура
Силовые цепи тепловоза коммутируют токи в сотни и тысячи ампер. Малейшее нарушение в работе силовой электроники грозит пережогом коллекторов тяговых электродвигателей (ТЭД) или главного генератора. При ремонте замене подлежат:
- Силовые тиристоры, лавинные диоды и IGBT-модули: устанавливаются в выпрямительных установках (УВКТ), блоках возбуждения и преобразователях собственных нужд. Требуют строгого подбора по классу напряжения и прямому падению тока.
- Электромагнитные и электропневматические контакторы (серий КПД, КВ, ПК, КМ): комплектуются новыми дугогасительными камерами, силовыми медными и металлокерамическими контактами, включающими катушками и блок-контактами.
- Реле управления и защиты: промежуточные реле (РПУ-3М, ТРПУ-1), реле времени (РВ, ВЛ), реле заземления (РМ), реле перегрузки и боксования, а также автоматические выключатели и быстродействующие предохранители.
3. Первичные датчики и преобразователи параметров
Микропроцессорная система тепловоза не может корректно управлять локомотивом без точных данных о состоянии агрегатов. В рамках ремонта в обязательном порядке ревизуются и меняются:
- Датчики тока и напряжения на эффекте Холла (ДТХ, ДНХ): обеспечивают бесконтактное измерение параметров силовой цепи тягового генератора и ТЭД с надежной гальванической изоляцией.
- Датчики давления и температуры (ДД, ДМ, ДТ, ТМ): контролируют давление в масляной магистрали дизеля, топливной системе и тормозной магистрали, а также температуру охлаждающей жидкости и масла на выходе из дизеля.
- Индуктивные и магнитоэлектрические датчики частоты вращения (ДЧВ): считывают обороты коленчатого вала дизеля и ротора турбокомпрессора.

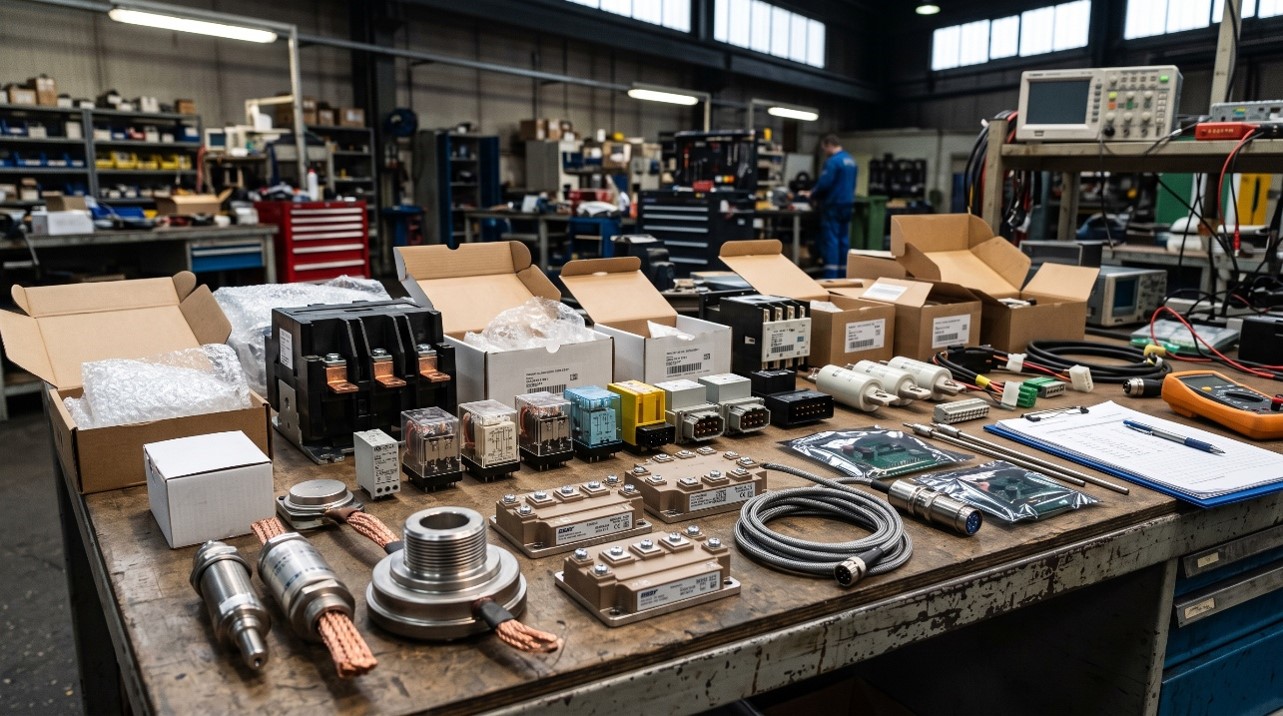

На снимке представлены базовые компоненты для комплектации электроаппаратного цеха: силовые контакторы, реле управления, полупроводниковые тиристорные модули и промышленные датчики контроля параметров дизель-генератора.
|
Подсистема электрооборудования |
Типичные неисправности в эксплуатации |
Запчасти для замены при ремонте |
Значение для работы тепловоза |
|
Система возбуждения и автоматики (УСТА, БУВ) |
Сбои микроконтроллеров, пробой выходных каскадов ШИМ, отказ блоков питания |
Платы управления, субблоки УСТА, регуляторы БРН, стабилизаторы питания |
Оптимальный отбор мощности дизеля, стабильное напряжение бортовой сети |
|
Силовая электроника и выпрямители |
Тепловой пробой вентилей, деградация кристаллов при КЗ в цепи ТЭД |
Силовые диоды, тиристоры, IGBT-ключи, охладители, блоки резисторов |
Надежное выпрямление тока и защита генератора от аварийных токов |
|
Контрольно-измерительные датчики |
Дрейф показаний, обрыв чувствительного элемента от вибрации, разгерметизация |
Датчики Холла (ДТХ, ДНХ), датчики давления, термодатчики, датчики оборотов |
Своевременная аварийная защита дизеля по давлению масла и перегреву |
|
Аппаратура ВВК и цепи управления |
Подгар силовых контактов, межвитковое замыкание катушек, залипание реле |
Контакторы КПД/ПК, реле ТРПУ/РПУ, реле времени, дугогасительные камеры |
Безотказный пуск дизеля, сбор схемы тяги и реверсирование локомотива |
4. Электроника кабины машиниста и приборы безопасности
Заключительный этап ремонта электронного оборудования разворачивается в кабине машиниста. Здесь монтируются и настраиваются электронные комплексы обеспечения безопасности движения (КЛУБ-У, АЛСН), электронные скоростемеры (КПД-3ПА, КПД-3В), телемеханические системы контроля бодрствования машиниста (ТСКБМ), а также цифровые дисплейные модули, блоки индикации, контроллеры машиниста и тумблеры пульта управления. Особое внимание уделяется замене пересохших жгутов проводки на кабели в термостойкой и маслобензостойкой изоляции с герметичными цилиндрическими разъемами.

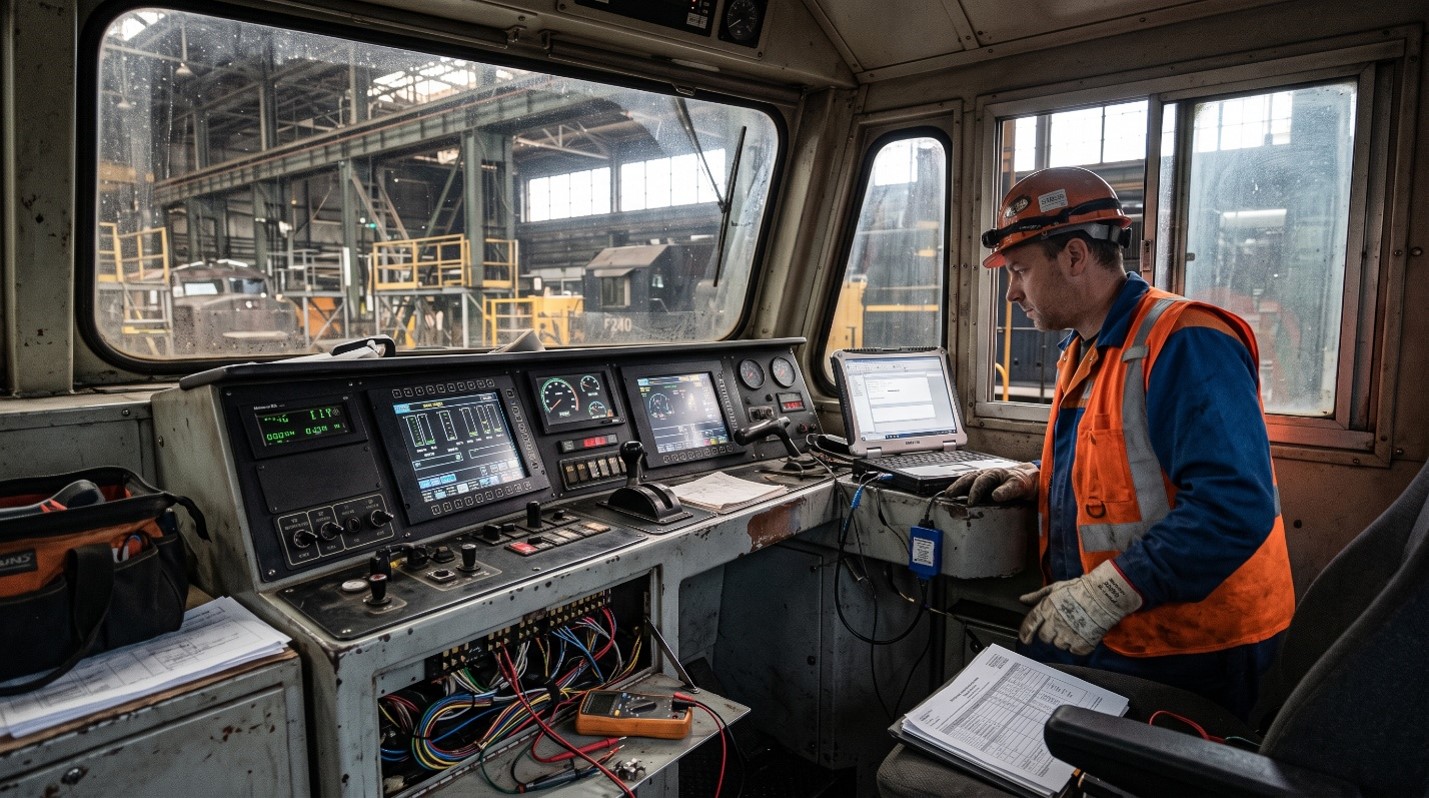

Финальная наладка электронного пульта управления и проверка бортовых систем диагностики перед выходом тепловоза на реостатные испытания гарантируют точность работы всех приборов в пути следования.
Надежные поставки электротехнических комплектующих от ООО «Запчасть Гарант»
Приобретение электронных блоков, датчиков и контакторов сомнительного качества или кустарного восстановления несет колоссальные риски. Отказ одного копеечного датчика температуры или сбой контрафактной платы регулятора напряжения способен привести к ложному срабатыванию защиты на перегоне, остановке поезда, выходу из строя дорогостоящей аккумуляторной батареи или перегреву дизеля.
Компания ООО «Запчасть Гарант» (г. Брянск) осуществляет комплексные поставки оригинальных запчастей и современного электронного оборудования для плановых и капитальных ремонтов маневровых и магистральных тепловозов.
Преимущества работы с ООО «Запчасть Гарант»:
- Гарантированное заводское качество: все электронные блоки, платы, датчики, реле и силовые полупроводники проходят стендовый контроль, полностью соответствуют требованиям ГОСТ и ТУ и сопровождаются паспортами производителей.
- Закрытие полной дефектной ведомости: на складе представлены как современные микропроцессорные модули и датчики Холла, так и комплектующие для классических релейно-контакторных схем тепловозов ТЭМ2, ТЭМ18ДМ, ЧМЭ3, ТГМ4, ТГМ6, 2ТЭ10 и 2ТЭ116.
- Квалифицированный подбор аналогов: инженеры компании помогают подобрать взаимозаменяемые электронные блоки и датчики при проведении модернизации локомотивов по чертежным и каталожным номерам.
- Безопасная упаковка и оперативная логистика: чувствительная электроника поставляется в антистатической и виброзащитной таре, что исключает повреждения при транспортировке в ремонтные депо по всей России.
Обеспечьте стабильную работу электроники вашего локомотивного парка — закажите комплектацию ремонта у проверенного брянского поставщика.
