От электропневматического вентиля до поршня дизеля: как продлить срок службы узлов тепловоза и провести замену без ошибок

В локомотивном депо знают старое правило: у тепловоза нет «второстепенных» деталей. Огромный маневровый локомотив весом в сто двадцать тонн может встать на прикол как из-за прогоревшего поршня в дизеле, так и из-за маленького электропневматического вентиля весом в один килограмм или копеечной алюминиевой заглушки поршневого пальца. А каждый день внепланового простоя тепловоза на путях предприятия — это сорванная подача вагонов, нервотрепка для главного инженера и ощутимые финансовые потери.

Чтобы техника работала от ремонта до ремонта без аварийных вызовов слесарей в ночную смену, важно соблюдать два условия: ставить честные заводские комплектующие и грамотно проводить их замену. На примере четырех востребованных позиций из каталога брянской компании ООО «Запчасть Гарант» (https://zapchasti-teplovoz.ru/) разберемся простым человеческим языком, сколько служат эти детали, почему они выходят из строя раньше времени и на какие тонкости обратить внимание при монтаже.

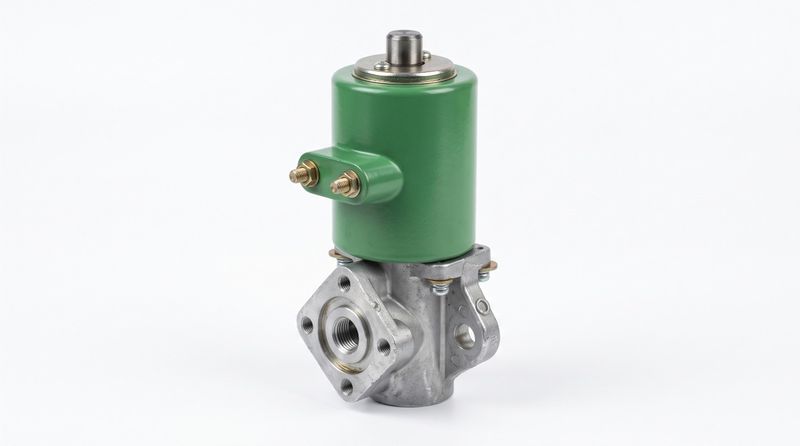

Вентиль электропневматический ВВ-32 (75В): скромный дирижер пневматики тепловоза

Если дизель — это сердце тепловоза, то пневматика и электрика — его нервная система. Вентиль электропневматический ВВ-32 на рабочее напряжение 75В выполняет роль посредника между пультом машиниста и исполнительными механизмами. Когда машинист переключает контроллер или нажимает кнопку, на катушку вентиля приходит электрический сигнал 75 вольт, сердечник втягивается, открывает клапан, и сжатый воздух приводит в действие реверсор, поездные контакторы, приводы жалюзи холодильника, песочницы или тифон.

Каков реальный срок службы ВВ-32?

Сама по себе конструкция вентиля ВВ-32 проста и безотказна: заводское изделие рассчитано на сотни тысяч циклов срабатывания и спокойно выхаживает несколько лет между крупными ремонтами (до ТР-3 и КР). Однако в реальной жизни вентили нередко выходят из строя гораздо раньше по двум причинам:

1. Грязный и влажный воздух в системе. Если компрессор «гонит» масло, а из главных резервуаров вовремя не продувается конденсат, смесь воды, масла и ржавой окалины из труб попадает прямо под клапаны вентиля. Резиновые уплотнения разбухают или дубеют, якорь начинает залипать, и вентиль постоянно «травит» воздух в атмосферу.
2. Дешевый контрафакт с тонкой обмоткой. Кустарные катушки с заниженным сечением медного провода быстро перегреваются при длительном включении, изоляция плавится, и происходит межвитковое замыкание.

Как правильно заменять вентиль ВВ-32 (75В):

• Перед снятием обязательно перекрывают воздух и полностью сбрасывают давление в соответствующей ветке пневмопровода, а также обесточивают цепь управления.
• Отсоединив провода от клемм и открутив крепеж, ни в коем случае нельзя сразу ставить новый вентиль на грязное посадочное место. Привалочную плоскость и подводящие воздушные каналы нужно тщательно очистить от масляного нагара и продуть сжатым воздухом.
• При установке обязательно проверяют состояние уплотнительной прокладки — она не должна перекрывать проходные отверстия.
• После монтажа подают воздух и проверяют узел на герметичность (утечек быть не должно), а затем несколько раз подают питание 75В: исправный заводской вентиль издает четкий, звонкий щелчок без заеданий и запаздываний.

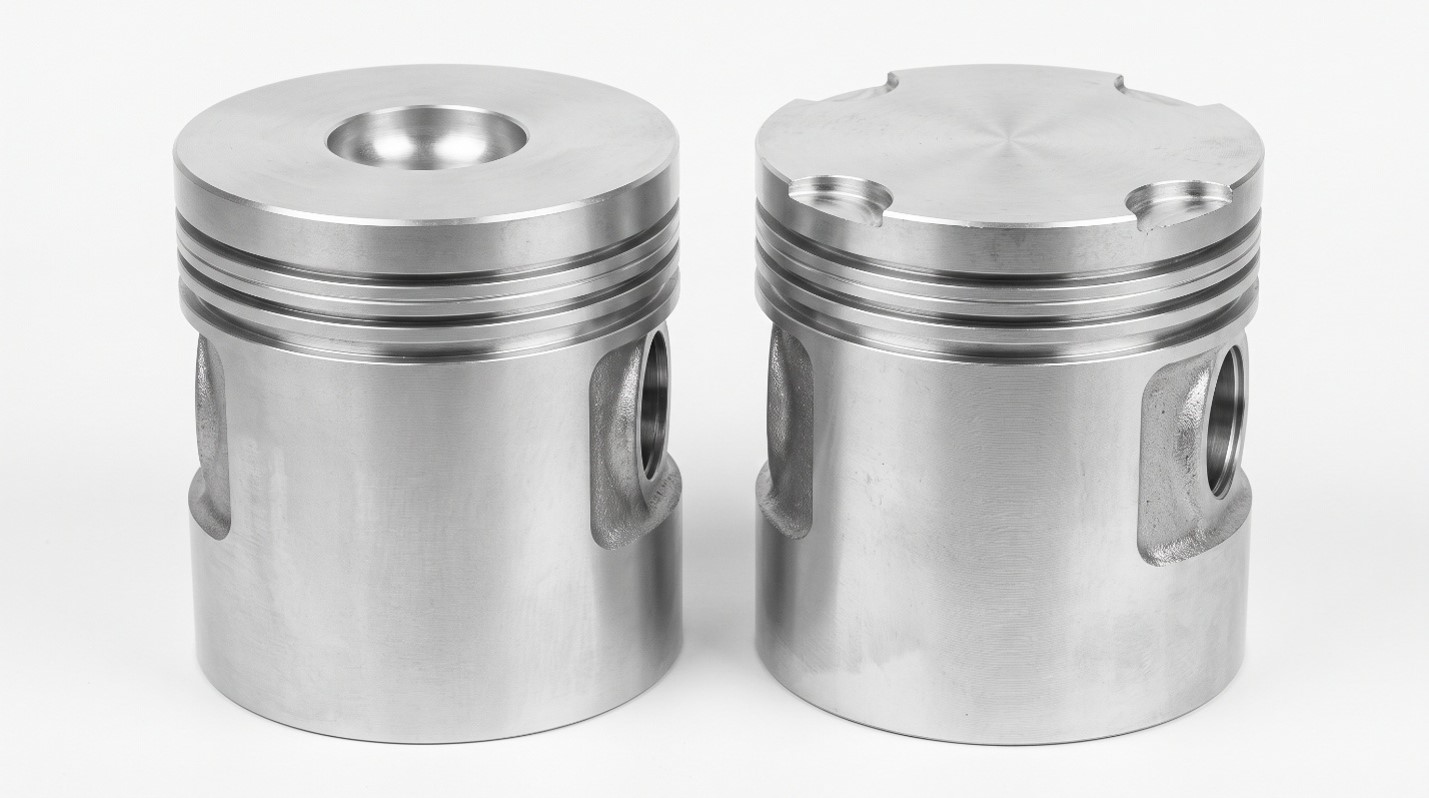

Поршни 1ПД4.04.004 и ПД1М.04.004: в чем разница между «старым» и «новым» образцом

Перейдем к тяжелой артиллерии — цилиндро-поршневой группе рядных шестицилиндровых дизелей семейства Д50 (ПД1М, 1ПД4), которые трудятся на самых массовых в нашей стране маневровых тепловозах ТЭМ2 и ТЭМ18. При заказе запчастей снабженцы часто сталкиваются с двумя модификациями российских поршней и спрашивают, какой именно нужен их депо:

• Поршень (Россия) ПД1М.04.004 (в сборе — ПД1М.04.001) старого образца, с выточками под клапана газораспределения. Это классический вариант для дизелей ПД1М. На верхней кромке его днища вокруг камеры сгорания отфрезерованы четыре аккуратные полукруглые выборки (цековки). Они нужны для того, чтобы в верхней мертвой точке в момент перекрытия фаз газораспределения тарелки двух впускных и двух выпускных клапанов гарантированно не встретились с днищем поршня.
• Поршень (Россия) 1ПД4.04.004 (в сборе — 1ПД4.04.001) нового образца, без выточек. Эта модификация разработана для более современных и модернизированных дизелей типа 1ПД4. Здесь за счет измененной геометрии посадки клапанов и профиля кулачков распредвала необходимость в выборках отпала. Гладкое днище без выточек имеет важное преимущество: на нем нет острых переходов и углов, которые в условиях адской температуры и давления часто становятся очагами зарождения термических трещин и прогаров.

Срок службы поршней и чего они боятся:

Качественный российский поршень, откованный из жаропрочного алюминиевого сплава с соблюдением заводской технологии термообработки, рассчитан на полный межремонтный цикл до ТР-3 или капитального ремонта (25 000–35 000 моточасов в зависимости от режимов эксплуатации). Главный враг поршня — неисправная топливная аппаратура и перегрев. Если форсунка теряет распыл и начинает «лить» струей на днище поршня, металл в этом месте перегревается, оплавляется и трескается буквально за несколько смен.

Заглушка Д50.04.004: маленькая деталь, которая бережет гильзу цилиндра от беды

В паре с поршнем на дизелях семейства Д50 обязательно идет небольшая, но критически важная деталь — заглушка Д50.04.004 (по две штуки на каждый поршень). Зачем она нужна?

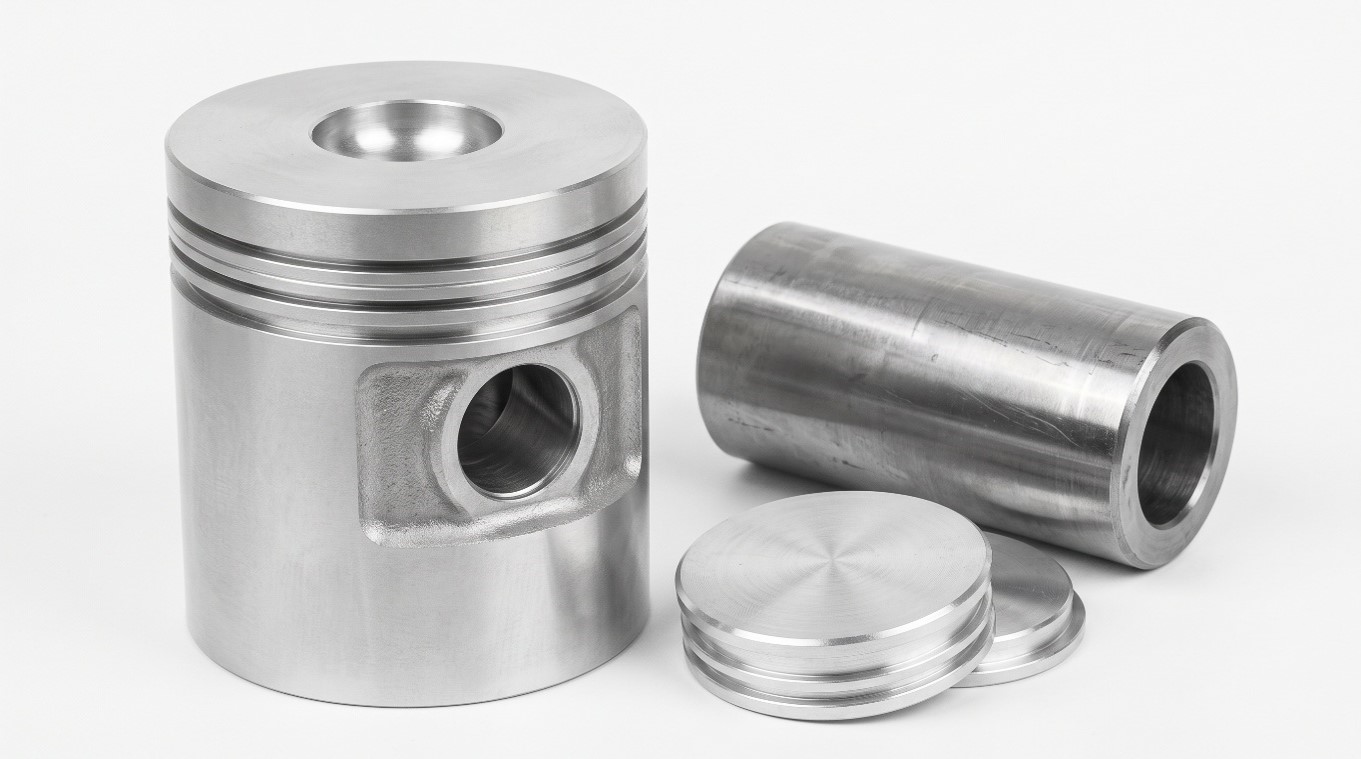

Поршневой палец на этих дизелях — «плавающего» типа: во время работы двигателя он свободно проворачивается и в верхней головке шатуна, и в бобышках самого поршня. Если не ограничить его смещение вдоль оси, закаленный стальной палец сдвинется вбок, упрется в чугунную стенку гильзы цилиндра и за считаные минуты прорежет в зеркале цилиндра глубокие борозды. Чтобы этого не случилось, отверстия бобышек поршня с двух сторон закрывают алюминиевыми заглушками Д50.04.004. Мягкий алюминий заглушки даже при касании стенки цилиндра работает как скользящий башмак и не царапает чугун.

Как правильно заменять поршни и заглушки Д50.04.004:

1. Заглушка — деталь строго одноразовая. Самая грубая и дорогая ошибка при ремонте — выбить из старого поршня б/у заглушки и попытаться поставить их повторно. Посадочный поясок у снятой заглушки уже просажен, нужного натяга в бобышке она не даст. На работающем дизеле ослабленную заглушку разбивает, в масло летит алюминиевая стружка, а палец выходит наружу и губит гильзу. При каждой переборке узла ставятся только новые заводские заглушки Д50.04.004.
2. Никакой кувалды «на холодную». При сборке поршня с шатуном поршень обязательно разогревают в масляной или водяной ванне до 75–85 °C. В нагретые бобышки смазанный палец входит от усилия руки без перекосов и задиров. Забивать палец и заглушки тяжелым молотком в холодный поршень категорически нельзя — так легко нарушить геометрию юбки и посадить скрытую микротрещину.
3. Контроль веса и зазоров. При замене поршней (как 1ПД4.04.004, так и ПД1М.04.004) обязательно следят за тем, чтобы на одном дизеле стояли поршни одной конструкции, а разница в массе между комплектами по цилиндрам не превышала допустимых 200 граммов — иначе двигатель будет испытывать сильную вибрацию и разбивать вкладыши коленвала.



Почему за этими деталями обращаются в ООО «Запчасть Гарант»

Покупать поршневую группу и электропневматику у случайных посредников — огромный риск нарваться на некондицию или переплатить втридорога. Брянская компания ООО «Запчасть Гарант» много лет снабжает предприятия и ремонтные депо по всей России и заслуженно пользуется репутацией надежного, честного партнера.

Почему с нами выгодно и спокойно работать:

• Одни из самых низких цен на рынке. Мы находимся в Брянске — историческом центре тепловозостроения, работаем напрямую без длинной цепочки перекупщиков и держим честные, доступные цены как на крупные узлы, так и на расходники вроде заглушек и вентилей.

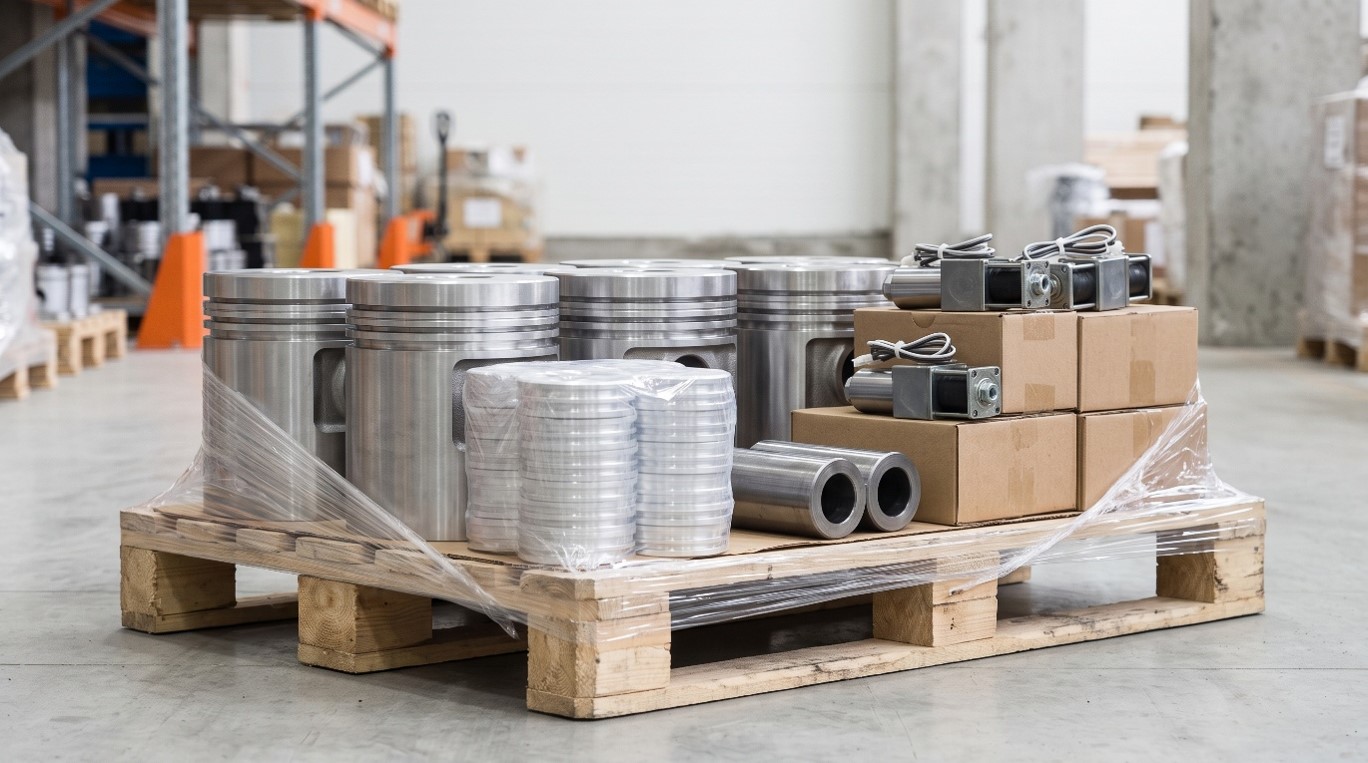

• Проверенное российское качество и наличие на складе. Поршни 1ПД4.04.004 и ПД1М.04.004, заглушки Д50.04.004 и вентили ВВ-32 (75В) проходят строгий входной контроль и всегда поддерживаются в наличии, чтобы ваш тепловоз не ждал поставки неделями.
• Огромный опыт и довольные клиенты по всей стране. Наши специалисты отлично знают устройство тепловозов, помогают быстро сверить чертежные номера, комплектуют заявки под ключ и оперативно отправляют грузы в любой регион России.

Позвоните или напишите нам прямо сейчас — мы быстро рассчитаем вашу заявку, предложим лучшую цену и поможем вашим тепловозам работать без простоев!
