Комплектация капитального ремонта силовых агрегатов тепловозов: как выбор запчастей определяет ресурс локомотива

Капитальный ремонт тепловоза (КР-1, КР-2) — это стратегическая инвестиция для любого промышленного предприятия или оператора железнодорожного подвижного состава. В структуре затрат на восстановление как маневровых локомотивов (ТЭМ2, ТЭМ18ДМ, ТГМ4, ТГМ6, ЧМЭ3), так и магистральных машин (2ТЭ10, 2ТЭ116, М62) ключевая доля приходится на силовой агрегат. Дизель-генераторная установка работает в условиях экстремальных знакопеременных нагрузок, частых переходов с холостого хода на полную мощность и жестких температурных режимов.

Когда тепловоз заходит в депо и мостовой кран производит выемку дизеля из кузова для полной разборки, перед главным инженером и отделом снабжения встает главная задача: укомплектовать ремонтную бригаду деталями, которые позволят агрегату гарантированно отработать межремонтный цикл без внеплановых заходов на канаву.

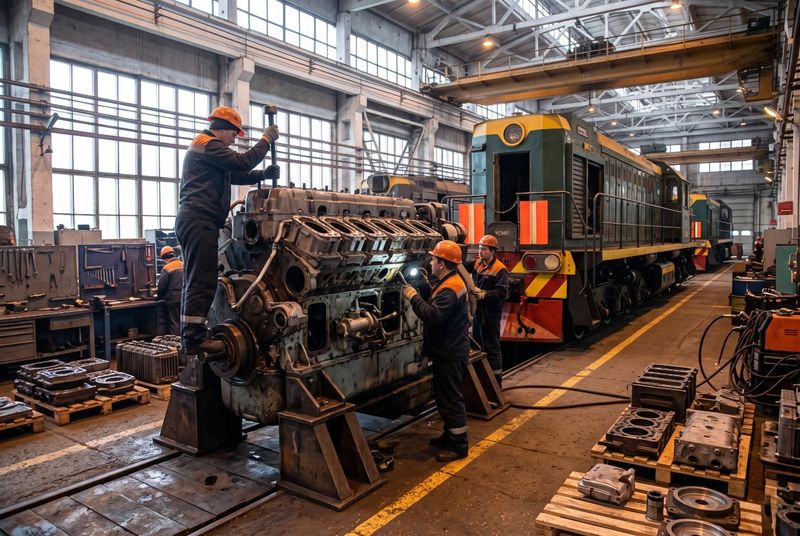

На снимке выше показан ключевой этап капитального ремонта в условиях депо — демонтаж силового агрегата с рамы локомотива для последующей дефектоскопии. Именно на этом этапе формируется окончательная дефектная ведомость и определяется перечень узлов под замену.

Анатомия капремонта: специфика тепловозных дизелей

Тепловозные двигатели типов Д49 (ЧН26/26), ПД1М (Д50), 14Д40, 211Д-3 (6ЧН 21/21) и K6S310DR существенно отличаются от автомобильных или судовых аналогов. Высокая литровая мощность сочетается здесь с жесткими ограничениями по габаритам подкапотного пространства и спецификой работы на переходных режимах.

 При капитальном ремонте дизель разбирается до базовых деталей — блока цилиндров и рамы. Все ответственные узлы проходят многоступенчатый неразрушающий контроль: магнитопорошковую, ультразвуковую и цветную дефектоскопию, а также микрометраж посадочных поясов. Детали, вышедшие за пределы допустимых зазоров или имеющие усталостные микротрещины, подлежат безусловной выбраковке. Попытка сэкономить и оставить на второй срок узел с пограничным износом оборачивается лавинообразным разрушением сопряженных механизмов уже в первые сотни моточасов после обкатки.

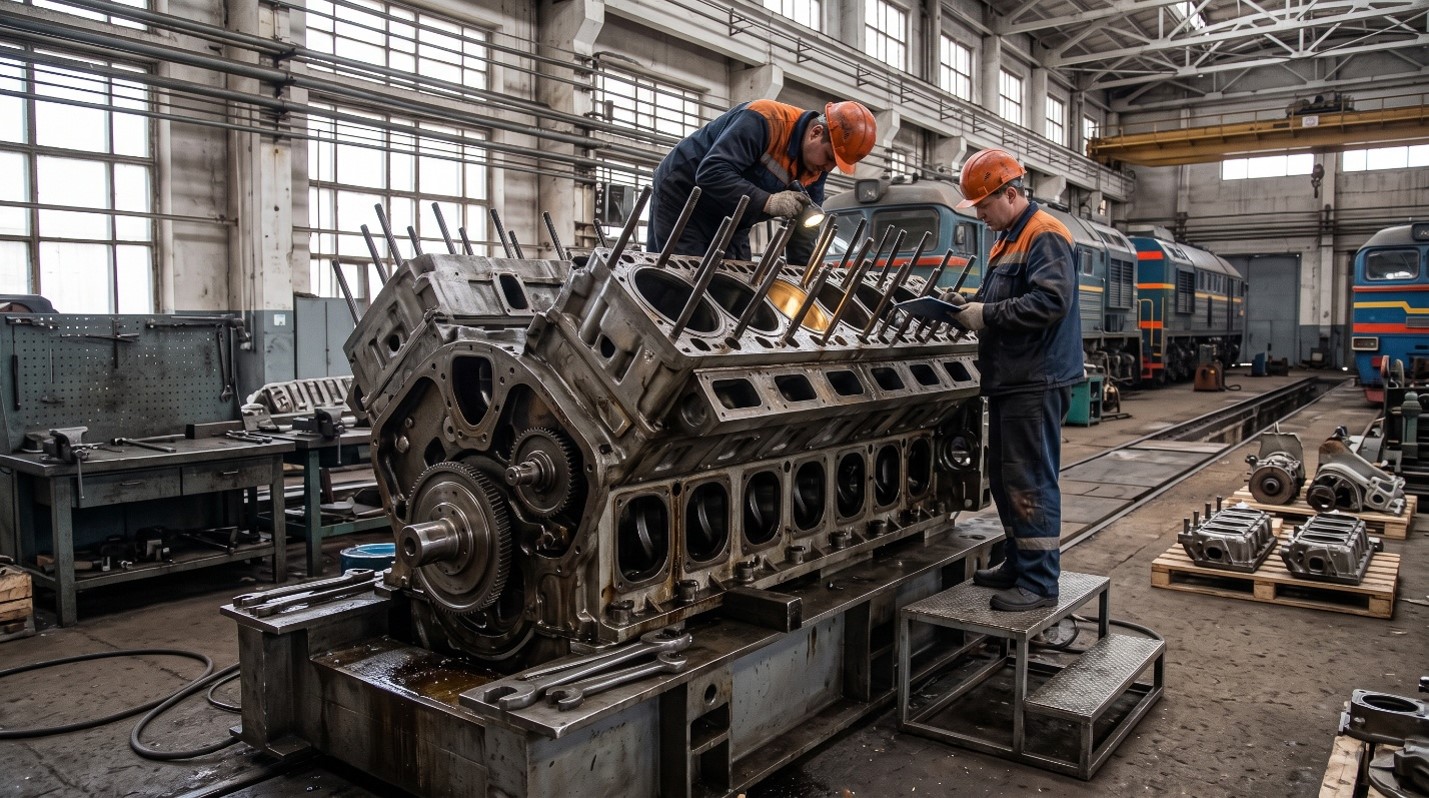

Открытый силовой агрегат на раме локомотива наглядно демонстрирует плотность компоновки цилиндровых комплектов, коллекторов и навесного оборудования, где отказ одной мелкой сборочной единицы требует трудоемкого разбора смежных систем.

Ключевые группы запчастей, определяющие ресурс двигателя

Чтобы после реостатных испытаний силовой агрегат выдавал паспортную мощность и соблюдал нормы расхода топлива и масла на угар, особое внимание при комплектации уделяется четырем базовым контурам.

1. Цилиндро-поршневая группа (ЦПГ) и крышки цилиндров

ЦПГ принимает на себя прямое воздействие давления газов при сгорании топлива и трения при высоких скоростях скольжения. В рамках капитального ремонта замене подлежат:

• Втулки (гильзы) цилиндров: изготавливаются из легированного чугуна с последующим азотированием или фосфатированием зеркала. Критически важна геометрия посадочных поясов и защита наружной рубашки от кавитационной эрозии.
• Поршни и поршневые кольца: составные поршни (со стальной головкой и алюминиевым или чугунным тронком) требуют идеального соблюдения весовых групп. Компрессионные и маслосъемные кольца с износостойким покрытием (хром, молибден) обеспечивают компрессию и предотвращают прорыв газов в картер.

• Поршневые пальцы и втулки верхней головки шатуна: работают при колоссальных удельных давлениях, поэтому малейшее нарушение цементации или твердости поверхностного слоя приводит к задиру.
• Крышки (головки) цилиндров в сборе: при капремонте требуют опрессовки водяных полостей, замены седел, направляющих втулок, а также впускных и выпускных клапанов с пружинами.

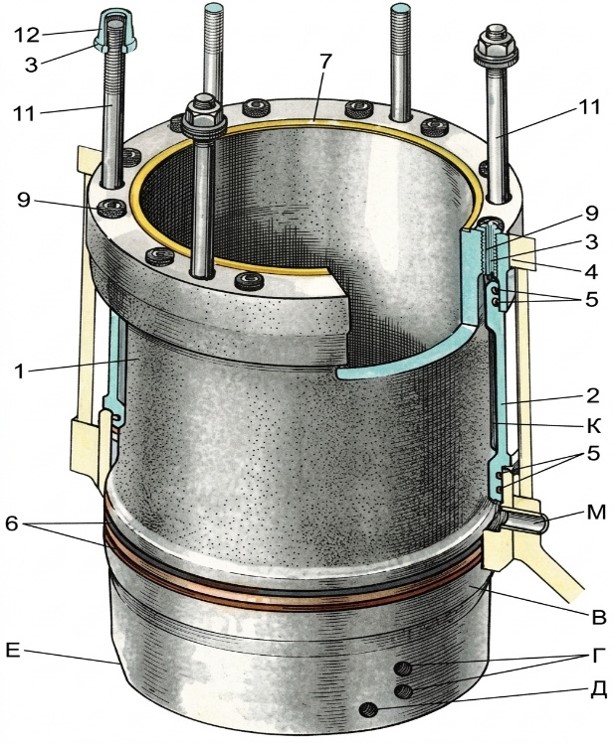

Конструкция цилиндровой втулки (гильзы) дизеля в разрезе. На схеме наглядно показаны ключевые элементы узла: верхний опорный бурт, силовые шпильки крепления крышки цилиндра, полость водяной рубашки охлаждения и канавки под резиновые уплотнительные кольца в нижней части, обеспечивающие герметичность водяного и масляного контуров при работе силового агрегата

2. Коленчатый вал и подшипники скольжения

Коленчатый вал — самая дорогостоящая деталь дизеля. В ходе капитального ремонта его опорные (коренные) и шатунные шейки проверяют на овальность, конусность и биение, после чего шлифуют под соответствующий ремонтный градационный размер с обязательной полировкой галтелей.

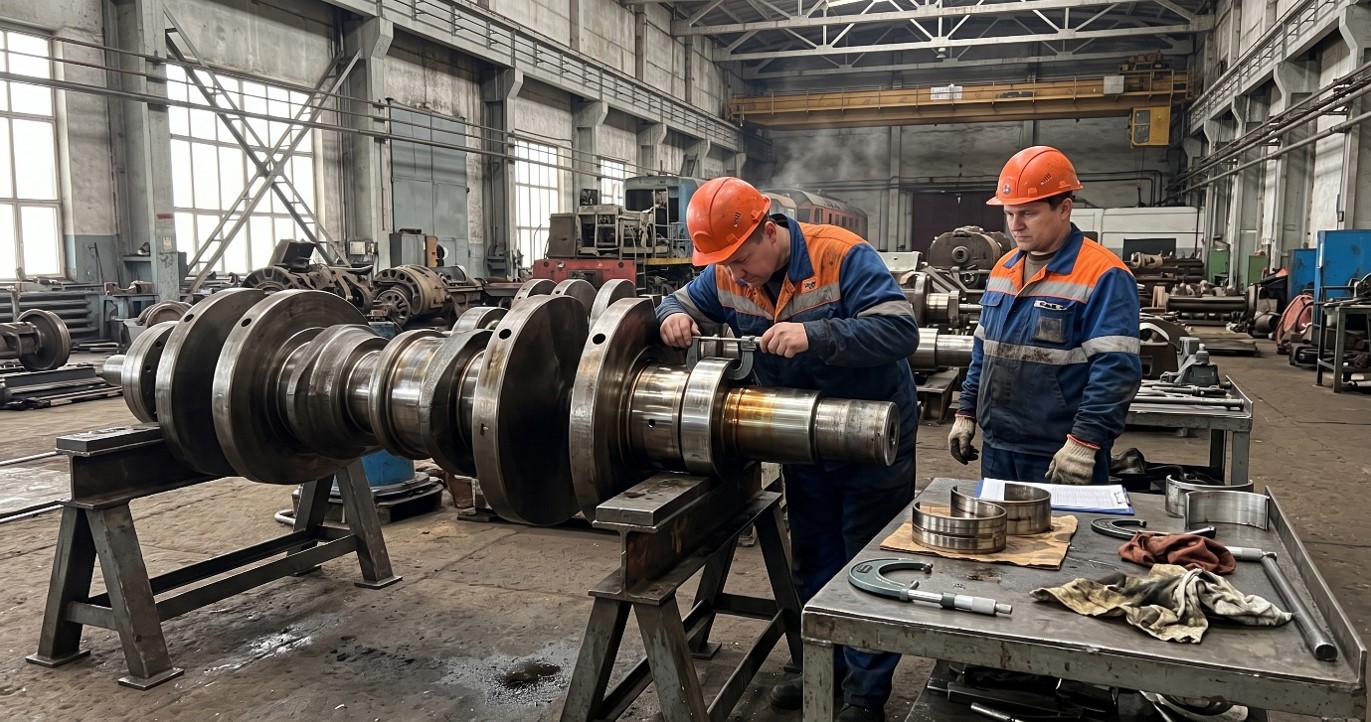

Как показано на картинке коленчатого вала, массивные противовесы и развитая система масляных каналов требуют безупречной динамической балансировки. В паре с валом работают тонкостенные биметаллические и триметаллические коренные и шатунные вкладыши (со свинцовистой бронзой и антифрикционным приработочным слоем). Точный подбор вкладышей по ремонтной градации гарантирует стабильный масляный клин при любых оборотах.

3. Топливная аппаратура и система наддува

Экономичность тепловоза напрямую зависит от качества распыла топлива и давления наддувочного воздуха:

1. Топливные насосы высокого давления (ТНВД) и форсунки: обязательна замена плунжерных пар, нагнетательных клапанов и распылителей форсунок. Изношенная прецизионная пара ведет к падению давления впрыска, догоранию топлива на выхлопе, прогару днища поршня и закоксовыванию колец.
2. Турбокомпрессоры (ТК): требуют замены ротора или лопаток турбины, лабиринтных уплотнений и опорно-упорных подшипников, работающих на десятках тысяч оборотов в минуту.
3. Насосы систем охлаждения и смазки: водяные и масляные насосы комплектуются новыми крыльчатками, шестернями, валами и торцевыми уплотнениями.

Узел силового агрегата	Критические дефекты при разборке	Запчасти обязательной замены при КР	Влияние на эксплуатацию
Цилиндро-поршневая группа	Выработка зеркала втулки, закоксовка колец, трещины головки поршня	Втулки цилиндров, поршни, комплекты колец, пальцы, уплотнительные кольца	Компрессия, расход масла на угар, защита от гидроудара
Кривошипно-шатунный механизм	Задиры шеек вала, усталостное выкрашивание антифрикционного слоя	Коренные и шатунные вкладыши ремонтных размеров, шатунные болты	Давление в масляной магистрали, ресурс коленчатого вала
Газораспределительный механизм	Прогар тарелок клапанов, износ направляющих втулок и кулачков	Клапаны впускные и выпускные, втулки направляющие, пружины, толкатели	Полнота продувки цилиндров, тепловой режим выхлопа
Топливная система и наддув	Гидроплотность плунжеров ниже нормы, дисбаланс ротора ТК	Плунжерные пары, распылители, ТНВД, ремкомплекты турбокомпрессора	Удельный расход дизтоплива, приемистость под нагрузкой

Комплексные поставки с гарантией качества: ООО «Запчасть Гарант»

Рынок железнодорожных комплектующих сегодня насыщен предложениями сомнительного происхождения: от кустарно восстановленных деталей под видом новых до откровенного контрафакта с нарушением технологии термообработки. Для владельца локомотива установка такой запчасти означает одно — внеплановый простой состава, срыв графика вывоза грузов и повторный дорогостоящий разбор дизеля.

Исключить технические и коммерческие риски позволяет прямое сотрудничество с профильным поставщиком. Компания ООО «Запчасть Гарант» базируется в Брянске — одном из ключевых центров отечественного тепловозостроения — и специализируется на комплексной комплектации капитальных и текущих ремонтов силовых агрегатов тепловозов.

Почему ремонтные предприятия и депо выбирают ООО «Запчасть Гарант»:

• Строгий входной контроль и соответствие ГОСТ/ТУ: все поставляемые узлы ЦПГ, вкладыши, элементы топливной аппаратуры, насосы и резинотехнические изделия сопровождаются паспортами качества и сертификатами.
• Полная номенклатура на одном складе: возможность закрыть дефектную ведомость по дизелям Д49, Д50, 14Д40, 6ЧН 21/21 и K6S310DR у единого поставщика без раздробления закупки на десятки мелких контрагентов.
• Техническая экспертиза: специалисты компании помогают точно подобрать ремонтные градации вкладышей, комплекты уплотнений и взаимозаменяемые сборочные единицы по каталожным номерам и чертежам.
• Соблюдение сроков отгрузки: отлаженная логистика позволяет оперативно доставлять комплектующие в ремонтные депо и на промышленные предприятия по всей территории страны, сокращая время нахождения локомотива в ремонте.

Планируя очередной капитальный или деповской ремонт тепловозного парка, доверьте комплектацию силовых агрегатов профессионалам, которые отвечают за ресурс каждой поставленной детали.

Контактная информация поставщика

• Компания: ООО «Запчасть Гарант»
• Юридический адрес: 241020, Брянская область, г. Брянск, проезд Московский, д. 10А, офис 204
• Адрес для писем: 241020, Брянская область, г. Брянск, проезд Московский, д. 10А, офис 204
• Тел/факс: +7 (4832) 63-67-26, 63-52-71
• Мобильный телефон: +7-960-556-31-83

---
